AWS EC2連接實例-Windows/Ubuntu客戶端 對 Ubuntu伺服端連線 (圖像視窗)

AWS EC2連接實例
Windows/Ubuntu客戶端 對 Ubuntu伺服端連線 (圖像視窗)


目標與碎碎念

我們已經能用SSH建立連線
希望除了終端畫面外，也能有視窗畫面使用
值得注意的是，Ubuntu server沒有圖像桌面管理工具
因此除了連線方式外，也要挑選圖像桌面管理工具來安裝
現在Ubuntu預設圖像桌面管理工具為Unity
然而XRDP無法支援其3D圖示,須修正為2D圖示
我個人測試即使修正為2D仍然無法顯示，於是放棄了Unity的桌面管理工具
這次選用的XFCE為輕量型桌面管理工具，相較之下也會使用較少的AWS EBS服務


資料

用戶端-伺服端： Windows-Ubuntu
Ubuntu-Ubuntu
連線協議： RDP/XRDP
圖像桌面管理工具： XFCE4

流程

0. 建立Ubuntu實例


注意Security Group要保留SSH與RDP連線方式

1. SSH連線至實例 (win) (ubuntu)

2. 在伺服端(aws實例)終端上進行設定與安裝必要的套件
輸入的指令
說明
$ sudo passwd ubuntu
(輸入新密碼)
(再次輸入新密碼)
設定ubuntu這個使用者帳號的密碼
剛建立的實例密碼都是隨機產生
由於xrdp連線時需要用到密碼
因此必須從重設為使用者自知的密碼
$ sudo apt-get update
下載所有套件最新列表
由終端安裝套件時都建議更新
$ sudo apt-get install xrdp -y
安裝xrdp桌面連線協議伺服器
$ sudo apt-get install xfce4 -y (精簡版)
$ sudo apt-get install xubuntu-desktop -y (整合版)
安裝xfce4圖像桌面管理工具
只須要選其中一個指令來填
差別是下面檔案大，有與ubuntu整合
$ echo xfce4-session >~/.xsession
複寫系統繪製桌面管理工具選項
$ sudo service xrdp restart
重啟xrdp桌面連線協議伺服器

3. 進行連線


a. 若用戶端為Windows，請使用內建「遠端桌面連線」進行連線



b. 若用戶端為Ubuntu，請使用內建「Remmina遠端桌面客戶端」進行連線

 Remmina支援多種連線方式，請選定連線方式為RDP
電腦(C)： (該實例的public DNS，你能在實例列表中找到)
輸入後按「連線」
使用者名稱：ubuntu
密碼： (該實例ubuntu這個使用者帳號的密碼，步驟2設定)
連線成功後才會出現登陸介面，此時輸入


圖0 內建連線工具


4.  成果

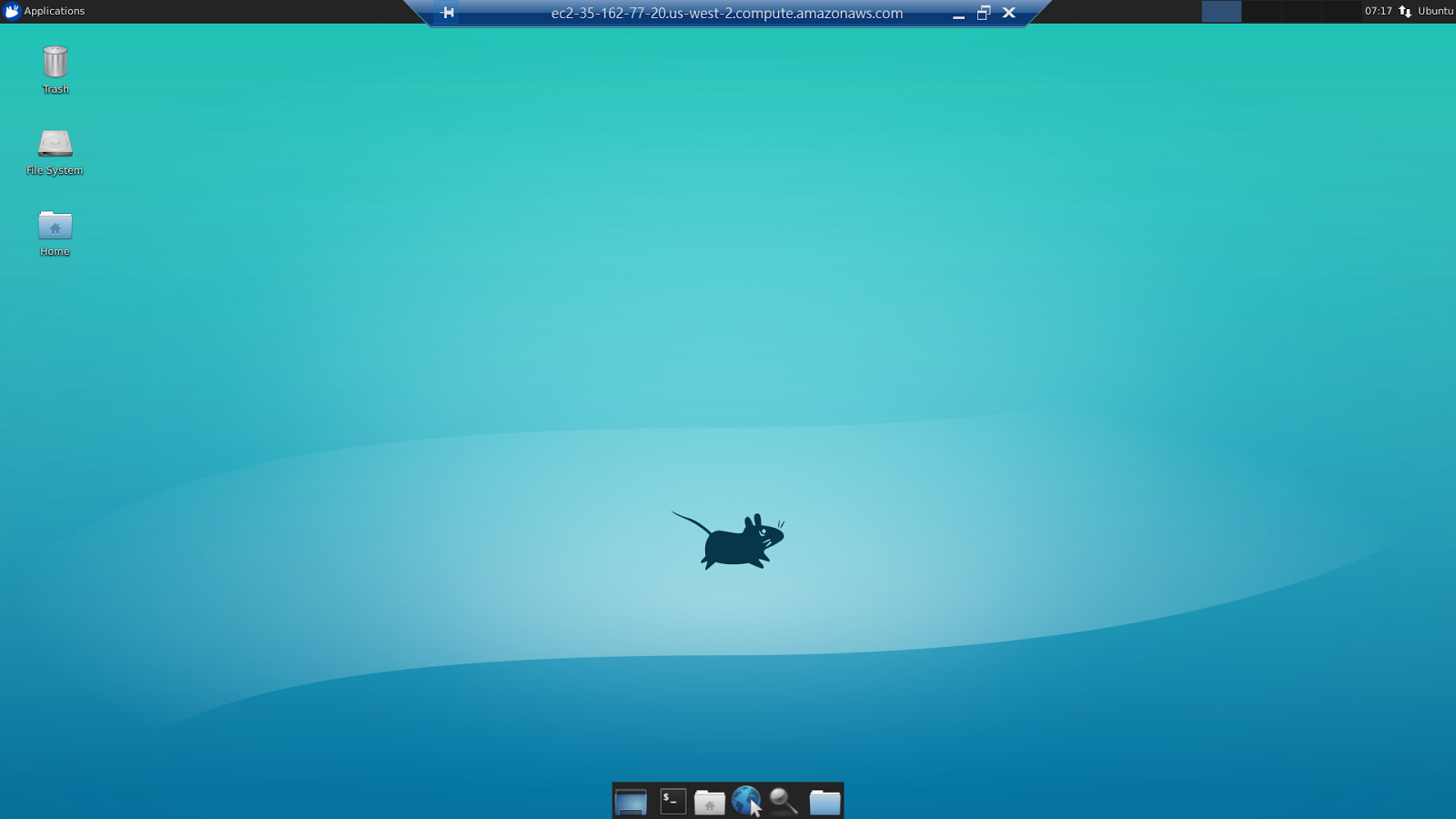

圖1 用戶為Windows連線成果



圖2 用戶為Ubuntu連線成果
